歐陸590直流調速器特點與技術指標之工作電源！

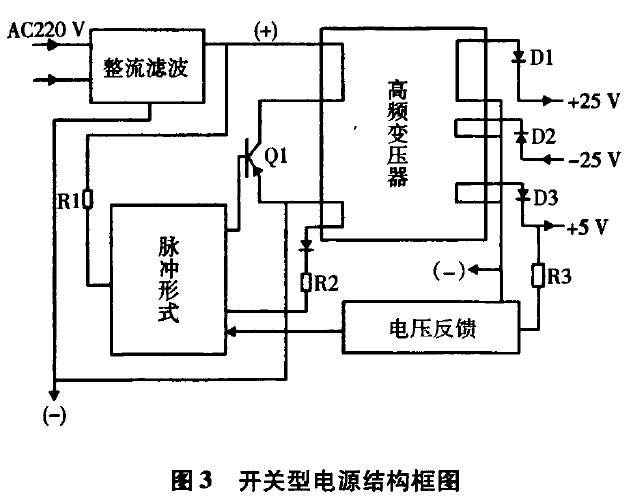

歐陸590直流調速器自身的工作電源，其框圖見圖3。它是由單獨的220 V交流電源供電，這一組交流電源同時也為散熱風扇供電，它屬于開關塑電源，這種電源與變壓器電源相比具有很多優點。

(1)開關型電源使用電壓寬，在110 V～240 V都能正常工作，低壓側輸出電壓穩定；而變壓器型的電源只能工作在(220±22)V內，否則輸出電壓將得不到保證。

(2)開關型電源的體積小，發熱量小；而變壓器型的電源體積大，自身發熱量也大。

(3)開關型電源受外界干擾小，由于它是x中220 V進行橋式整流，低壓輸出側用的是高頻二極管，對于其他用電器產生的雜波，能有效地濾除；而變壓器型的電源，由于變壓器本身也傳導高頻雜波，整流二極管也是低頻二極管，對高頻波沒有整流作用，所以其他電器產生的高頻雜波，就有可能竄入控制部分，甚至影響設備的正常工作。

開關電源的工作過程是這樣的：AC220 V電壓經過浪涌吸收，高通濾波，整流橋整流，再經電解電容濾波后，輸出308 V直流電壓。直流電壓的正極一路去高頻變壓器的一個繞組，經高頻變壓器的繞組，電壓加到三極管Ql的集電極C極，另一路經電阻R1到脈沖形成電路。這一路的作用是在接通電源時給脈沖形成電路提供電源，并給脈沖形成電路一個脈沖，使脈沖形成電路起振，產生脈沖，脈沖形成電路開始震蕩后，使三極管Ql開始工作。三極管工作后，其他的線圈就會有電壓產生，其中一組線圈的電壓經二極管整流、電阻R2限流后給脈沖形成電路供電，這時就不再需要用R1給脈沖形成電路提供電源了。三極管Q1工作后，低壓側就有電壓輸出了。

從正5 V的輸出經過1t3電阻，將輸出電壓引入到電壓反饋上去，經電壓反饋來調整脈沖形成電路脈沖的寬度，從而使輸出恒定地保持在5 V上，這樣一來，+25 V，一25 V的輸出也相應地保持了恒定，各控制回路就能正常工作了。
