歐陸590直流調速器特點與技術指標之硅整流！

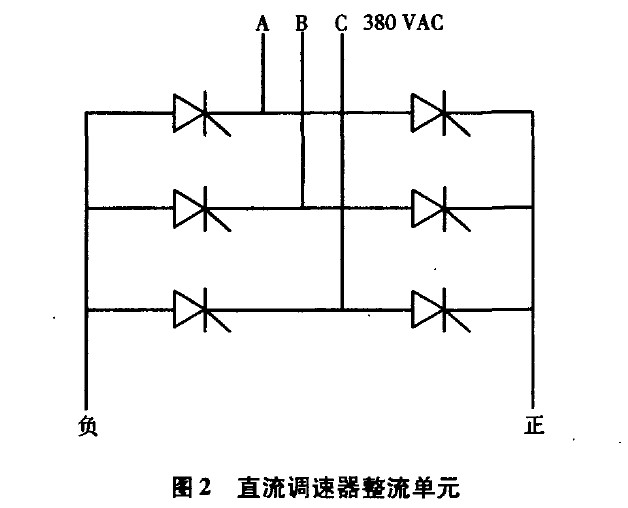

圖2是直流調速器整流單元，就是圖1中的AC／DC部分的原器件圖，即CPU對主回路進行直流電壓輸出控制的單元，三相交流380 V電源經過6只可控硅進行整流變?yōu)橹绷鬏敵觯瑢煽毓璧膶?dǎo)通角進行控制既可得到與設定值相對應的直流電壓輸出。此處的可控硅是大功率可控硅，發熱量較大，所以要將它固定在鋁制散熱器上，它是整個直流調速器發熱的主要來源，給調速器散熱實際上主要就

是為這一部分散熱。這里使用的可控硅元件要求很高，不但反向耐壓要高，正向耐壓也要高，而且開關的響應時間要足夠的小，能夠在短時間內承受比正常工作時大的電流，漏電電流要足夠的小，耐熱性能高，體積小便于安裝和更換。
