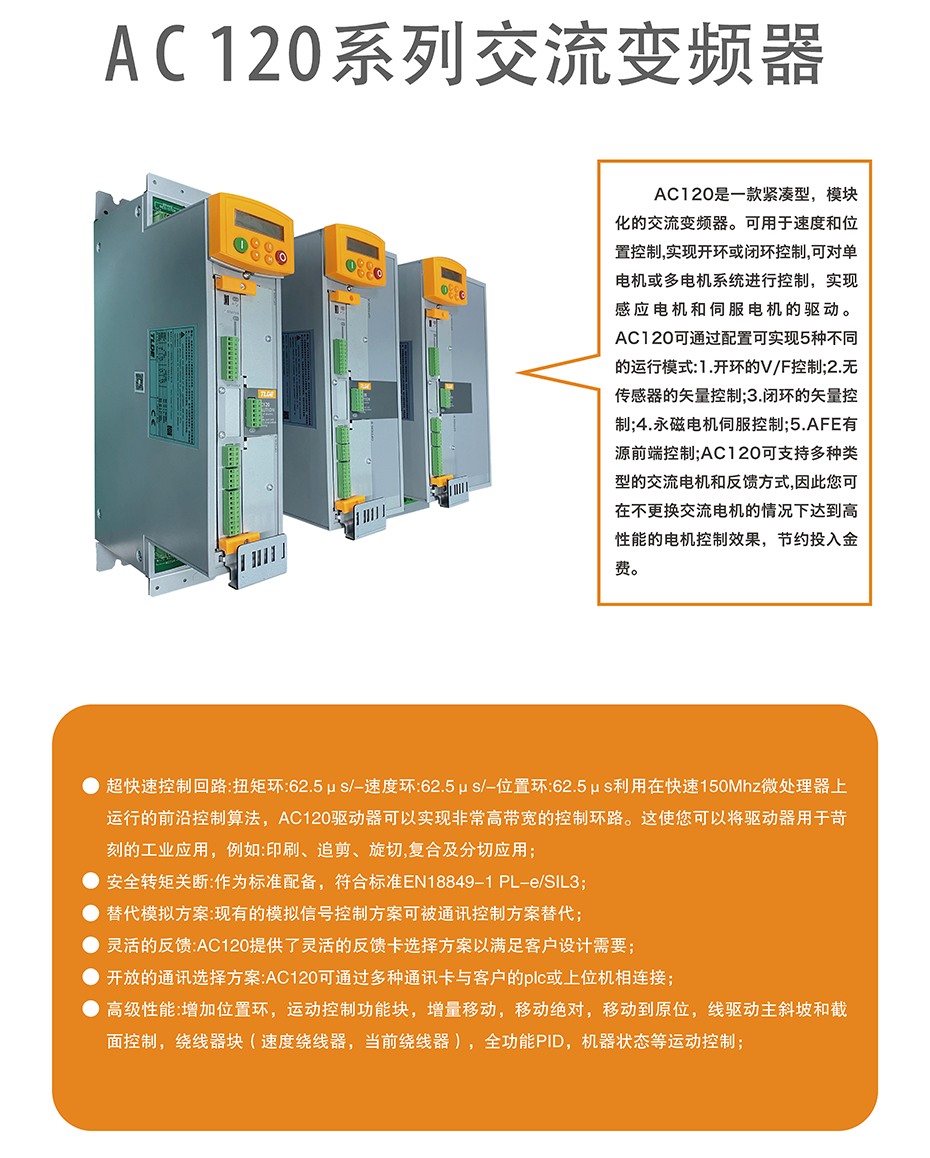

AC120變頻器

AC120變頻器是一款采用模塊化結構，設計緊湊的交流驅動器。實現開環和閉環的速度及位置控制，可驅動交流感應電機和永磁伺服電機，可進行單機及系統應用，同時與多種反饋選件兼容，意味著AC120可驅動多個種類的交流電機和可接收絕大多數的速度/位置反饋信號格式。基于這種靈活性，客戶甚至無需替換現有的交流電機即口符合高性能應用需求，實現時間和成本的雙重節省。

可提供: 380-460/500V 3-phase 0.55-1200kW和 220V240V 3-phase 0.55 - 7.5kW

一、特點:

AC120可配置為5種不同的控制模式，達到不同的工藝需求:

1、V/F控制模式

對于基本的單機或多電機速度控制，該模式為理想選擇

2、無傳感器矢量控制 (開環矢量控制) 模式

利用強大的高性能無傳感器矢量控制算法，AC120無需任何速度反饋器件即可實現全速度范圍(基頻以下)大扭矩輸出及速度閉環調節。

3、閉環矢量控制模式

通過增加一個編碼器反饋卡，AC120可達到閉環磁通矢量控制性能。零速可連續輸出滿負載扭矩，再利用高動態響應速度環，可達到絕大多數復雜應用需求.

4、4象限AFE控制模式

利用該控制模式，實現完美電能(正弦波及單位功率因數)回饋，只包含極低電流諧波分量(THD< 5%)。

5、PMAC控制模式

二、兼容電機類型：

無刷伺服、感應、主軸電機、力矩電機、PMAC

三、通訊接口:

RS485、Profibus、Profinet、以太網TCP/IP

四、優勢:

·非常快的控制環響應

轉矩環: 62.5us /- 速度環: 62.5us /-位置環:62.5us

·服務于復雜應用

利用前沿的控制算法，并采用了高速微處理器(150Mhz)，使AC120可以實現非常高的控制帶寬，可進行非常復雜的工業應用，例如: 印刷、追剪、旋切，復合及分切應用。

·總線設定值到控制環實現更小延遲

可以無縫接入現存的自動化系統中，AC120的高性能端口直接連接到驅動器的快速控制環，實現經總線傳送的數字設定值和控制環之間的更小延遲。

·替換模擬控制方案

現存的基于模擬給定方案可被基于數字總線控制方案替代，將帶寬損失降到更低

·靈活的反饋

在選擇反饋類型時，AC120為系統設計者提供了靈活性

增量式編碼器/ 正余弦編碼器 /旋轉變壓器

·開放的標準保護客戶投資

AC120被設計為可以無縫接入現有的自動化網絡中，通過在寬范圍通訊選件中選擇合適選件，連接到PLC或總線網絡中。

·提供兩種性能等級選擇

標準性能

利用位置環實現運動控制，運動控制功能塊，相對運動，絕對運動，回零，主斜坡和區域控制，卷繞控制模塊(SPW，CPW)，完整功能PID，設備狀態和其他模塊。

高性能

包含多種標準性能特點，增加了特殊功能塊庫，符合高性能應用需求，比如: 無軸印刷，飛剪，高精度卷繞包含多種標準性能特點，高精度排線和其它應用。

五、技術規格:

主電源:

3相

120SD :230/ 380 - 500 VAC±10 %,50-60 Hz±5%

120CD :320/560-705 VDC

E/F/G/H/J/K : 380 - 460 VAC±10 %

六、過載額定值:

重載(恒轉矩): 150% 持續60s

標準負載(變轉矩)：110%持續 60s

伺服模式(B-D規格)200%持續 4s

伺服模式(E-J規格)150%持續 60s
