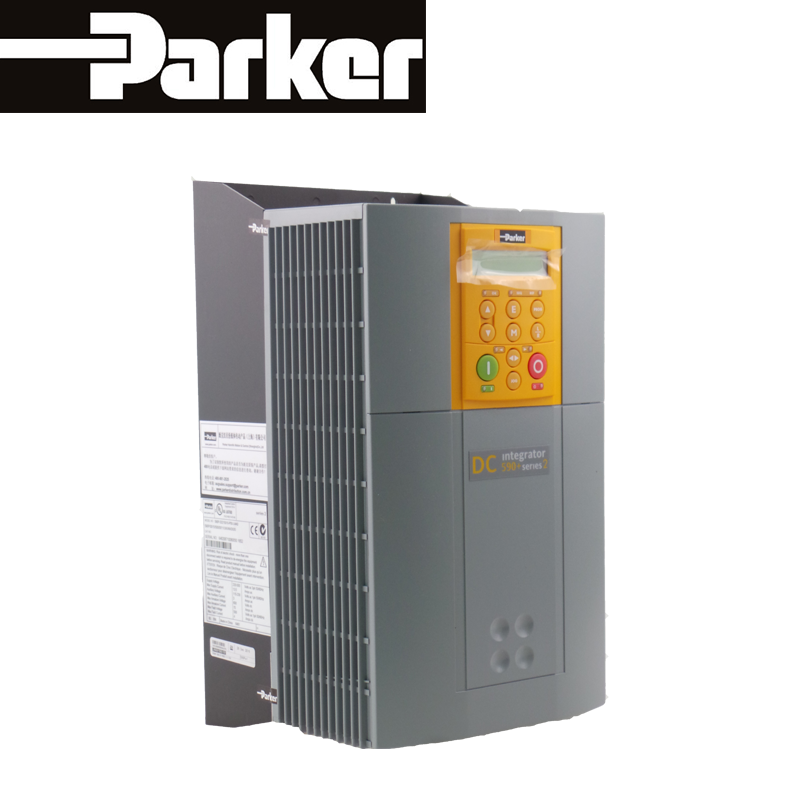

590直流調速器的操作方法

590直流調速器的操作方法：

        1、通電開機后按M鍵出現DIAGNOSTIS后按向下鍵頭找到SET UP PARAMETERS(設定參數)，按M鍵進入菜單，按向下鍵找到FIELD CONTROL（勵磁控制），按M鍵進入找到FLD.CTRL MODE(勵磁控制方式),按M鍵進入菜單，把VOLTAGE CONTROL(電壓控制)改成CURRENT CONTROL（電流控制），按兩次E鍵退出；按向下鍵頭找到SPEED LOOP(速度環)，按M鍵進入，按向下鍵找到SPEED FBK SELECT(速度反饋選擇)，按M進入菜單，按向上或向下鍵選擇ARM VOLTS（電樞電壓反饋）、ANALOG TACH(測速反饋)或ENCODER(編碼反饋)，選擇反饋方式是根據所選的配件板及實際電機使用的反饋方式；按E鍵退出.

　　2、參數保存：按M鍵直到出現DIAGNOSTS(診斷)后，按向上的鍵頭找到PARAMETER SAVE,按M進入，然后按向上鍵頭，參數自動保存。按E鍵一直退到底。

　　3、*自動調節步驟（此過程一定不能少）：手動去掉電機的勵磁（如果是內部勵磁，則不用去掉勵磁線，調速器會自動禁止磁場），為電機做一次自動調節，為了防止電機有剩磁，請夾緊電機的軸，然后在CURRENT LOOP(電流環)中，找到AUTOTUNE菜單，將OFF改為ARMATURE,然后在10秒內啟動調速器，調速器的RUN燈將閃爍，在這個過程中請不要給調速器停止信號。完成自動調節后調速器會自動釋放接觸器線圈，然后保存參數。

　　4、調試注意事項：調試過程中要注意電源不能有短路或缺相，調速器的控制端子為直流低壓，一定要注意不能讓高壓進入，設好參數啟動后，測量勵磁電壓是否正確，然后再升降速。在升速過程中注意觀測電機的勵磁電壓和電樞電壓是否正常。

　　5、590C面板電樞電流，勵磁電流，電樞電壓設定

　　在面板上有六個小電位器，從左到右依次為：第一個為電樞電流百位；第二個為電樞電流十位；第三位為電樞電流個位。第四個為勵磁電流十位，第五個為勵磁電流個位，第六個為勵磁電流小數點位。

　　電樞電壓設定表(圖電樞電壓設定表）

　　測速返饋板的設定方式：在測速板在下方有一個AC/DC的選擇開關，直流測速發電機，請將電壓選擇開關打到DC模式。
功能特點：

　　1、高動力矩：200%扭矩啟動，可以設置零時間響應；

　　2、快速制動：有慣性停車、自由停車和程序停車，4象限運行回饋制動程序停車可以設置成0.1秒*

　　3、內置PID功能：開放性PID，可以靈活設定成任何物理量，可以單獨使用反饋回路而忽略給定值，能夠方便實現閉環張力等控制需要；

　　4、內置卷徑推算功能：根據角速度和線速度可以靈活推算出當前直徑，方便進行力矩等控制，實現收放卷等高精度控制；

　　5、內置多功能加減乘除計算模塊，可以實現各種邏輯組合推算電路，滿足各種工藝控制要求；

       6、總線控制：支持PROFIBUS,CAN等常用中線控制；

　　7、可編程功能：各模擬量端口可以設置各種目標和源代碼量，靈活組態各種工藝控制要求，開關量也可以隨便組態；

　　8、英文菜單：可以顯示具體參數名稱，方便記憶，熟悉后不用說明書可以操作；

　　9、參數自整定：電流環參數自整定功能，可以根據負載自動優化參數；

　　10、面板和電腦寫參數：通過CLETE軟件可以上傳下載590直流調速器的參數，也可以直接通過操作面板4個按鍵調整任意一種參數。
