590直流調速器控制端子A/B/C功能及A端子定義？

590直流調速器是由 32 位處理器組成，提供先進的功能，有復雜的控制算法，有豐富的通訊協議，通過操作面板可以進行參數設置、信息診斷、有跳閘保護設置和全部應用程序的窗口。 590調速器分為再生和非再生模式： ? 再生控制器，包括兩個全控晶閘管橋和一個具有瞬時保護與過載保護功能的勵磁橋，以及加速和減速、速度和力矩， 兩個方向的旋轉的高級電氣控制。 ? 非再生控制器 包括一個全控晶閘管橋和一個具有瞬時保護與過載保護功能的勵磁橋，和電氣控制回路相關聯，在單方向旋轉上能夠提供精確的速度和力矩控制。下面我們先講最基本的控制端子定義，后期我們會陸續整理講解590控制相關功能及應用。

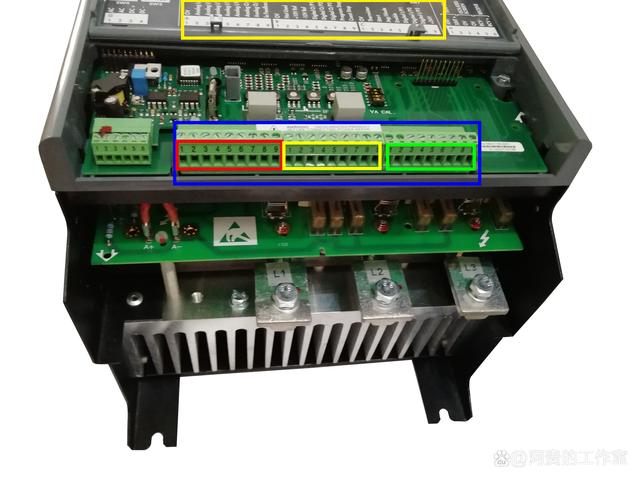

我們先看下面一張590直流調速器的圖片

圖片中用 紅 / 黃 / 綠 三種顏色框起來，端子標有數字1-9的即為控制端子 依次為模擬量輸入輸出A端子，開關量輸入輸出B端子，開關量輸入端子C端子。

對于這三個端子的定義，在圖片上端用黃顏色的框標注的地方，590調速器都有一張貼紙，大家可以打開看一下，上面用英文定義標注了這些端子的意思。下面我們先講解模擬量輸入輸出端子A端子的定義。

A端子（模擬量輸入輸出端子）：

A1 0V公用端。

A2 模擬量輸入 1。輸入電壓為DC±10V，對應±100%。默認功能為速度輸入，可組態成不同的輸入功能。

A3 模擬輸入 2。輸入電壓為±10V，對應±100%。默認功能為輔助速度或電流輸入，在默認功能下， 由 C8 來切換其輸入功能。C8 低態時為速度輸入量，C8 高態時為電流量（電流控制方式）。不可組態成其它功能。

A4 模擬輸入 3。輸入電壓為±10V，對應±100%。默認功能為斜坡速度輸入，通過斜坡功能塊設置 可以改變速度的加減速率，可以組態成不同輸入功能，比如：A2、A4 的功能可以通過內部組態， 把兩者的功能交換過來，或者變為其它的輸入功能?？山M態成不同的輸入功能。

A5 模擬輸入 4。輸入電壓為±10V，對應±100%。默認功能為輔助（負）電流箝位，默認功能下由 C6 確定其是否使用。C6 為低態時不使用此功能，C6 為高態時使用其功能來對負電流進行箝位。 可以組態成其他的功能輸入。

A6 模擬輸入 5。輸入電壓為±10V，對應±100%。默認功能為主電流箝位或輔助（正）電流箝位， 默認功能下由 C6 切換其輸入功能，C6 為低態時為主電流箝位（所謂主電流箝位，即，在 4 象限 控制器中為雙向電流箝位，在 2 象限控制器中為正電流箝位），可以組態成不同的功能輸入。比 如：A2、A4、A5、A6 的功能都可以通過內部組態相互轉換或改變功能。 可以組態成其他的功能輸入。

A7 模擬輸出 1。輸出電壓為±10V，對應±100%。默認功能為速度反饋輸出，可以組態成不同的功 能量輸出。 可以組態成其他的功能輸出。

A8 模擬輸出 2。輸出電壓為±10V，對應±100%。默認功能為速度給定輸出，可以組態成不同的功能量輸出?？梢越M態成其他的功能輸出。

A9 模擬輸出。輸出電壓- 10V對應- 200%，+10V對應 200%默認功能為主電流反饋輸出，不可以組態成 其他功能，只可改變其輸出方式，絕對值或雙極性輸出。不可以組態成其他的功能輸出。

以上就是模擬量端子A 1~A 9的定義，其中，A2~A6是模擬量輸入端子，其中只有A3是不可以組態的，其它都可以組態，通過系統菜單或者DSElite軟件來實現組態。A7~A9是模擬量輸出端子，A7和A8是可以組態的，A9是不可以組態。通過對模擬量輸出端子的組態，我們可以實現電樞電流，勵磁電流，轉速，電壓等一些外部顯示儀表，或者為PLC的模擬量采集模塊提供信號，需要注意的是590調速器不支持4~20MA信號的輸入輸出！

這篇文章我們就先講到這里，下篇文章我們講B開關量輸出輸入端子定義！關注我們，您的點贊是我們堅持原創的動力！
