歐陸590C直流調速器串口RS485通信教程！

一、設置通訊參數

歐陸590C調速器里面打開P1口的銅鼓縣你允許，設置調速器的占位為2，波特率為9600、

二、設置串口軟件與歐陸590C的通訊協議

• 1 start（啟動位）

• 7 bit ASCII data（數據位）

• 1 parity（校驗位）

• 1 stop bit (10 bits)（停止位）

• Even（偶較驗）

三、按照歐陸590C RS-485說明書接線

RS-485說明書

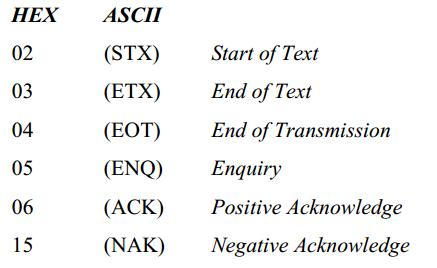

四、控制符說明

五、歐陸590C直流調速器讀取一個參數值

格式：EOT GID GID UID UID C1 C2 ENQ

用如下例子說明

設置歐陸590C的站號為2 讀取參數TAG62（速度反饋值），向調速器發送下面字符串：04 30 30 32 32 30 41 05

發送這串字符后，調速器會把當前狀態下速度反饋值發送到串口調試軟件的接收區，格式應為：

讀取速度反饋值在串口調試軟件接收區顯示的字符串：02 30 41 30 30 2E 03 5C

這一串字符代表調速器現在的反饋值為0

六、如何寫入?yún)?shù)到歐陸590C直流調速器中

格式：EOT GID GID UID UID STX C1 C2 D1 D2 D3 ETX BCC

例：向歐陸590C直流調速器點動速度值1（TAG 218）寫入一個50%的值

向調速器發送下面格式字符串：04 30 30 32 32 02 34 30 35 30 2E 03 2C

在串口通訊軟件的接收區會返回一個06的數值，代表調速器已經響應了此次讀寫；
